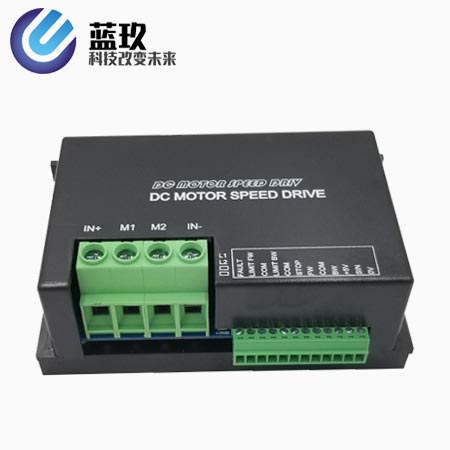

直流电机驱动器
DC12/48RT50BL-XW系列调速器为低压直流四象限脉宽调速,采用专用单片机智能控制,响应速度快、运转平稳、工作可靠、保护功能齐全等。电机运转噪音小、效率高、低维护、的提高直流电机的使用寿命,四象限运转模式,制动,不需要外部换向接触器,不会导致电机零部件或其组件过热或者烧毁.当温度过高时,调速器将通过温度判断电路降低其输出电流,以防止过热保护,如果温度仍然过高调速器将停止输出的保护电机及调速器.
一、产品特性:
◆ 体积小。
◆ 宽电压输入。
◆ 多种控制方式:电位器、模拟量控制、脉宽控制。
◆ 独立的正向&反向控制。
◆ 独立的正向限位&反向限位。
◆ 刹车制动控制功能。
◆ 额定电流限制。
◆ 过电流、过热,过压、欠压,短路等异常情况启动保护功能。
◆ LED 故障报警状态指示,故障报警输出。
二、性能指标:
1、电源电压:10—55VDC。
2、待机电流:15mA。
3、持续工作电:15a 瞬间电流高:50A-5S。
4、工作频率:2KHZ。
5、Out+5VDC电源(可给电位器供电): 5V DC 20mA。
6、模拟量输入范围:0-- 5VDC。
7、软启动时间:0-5S。
8、软停止时间:0-5S。
9、脉冲输入频率:250Hz。
10、占空比输入范围20%-- 100 。
11、数字量输出接口:额定负载能力为50v 1A。
12、温度保护状态:80℃停止输出。
13、工作环境温度:-40℃-- +60℃。
14、环境湿度:相对湿度≤80RH。
15、外形尺寸: L * W * H = 123mm * 85mm * 42mm
16、重量:300g
